Структурная составляющая, часть микроструктуры сплава, характеризуемая одинаковым средним химическим составом и однообразным расположением и формой зёрен образующих её фаз. Структурная составляющая возникает при каком-либо фазовом превращении. Микроструктура может состоять из одной или нескольких Структурная составляющая Так, в эвтектоидной стали после отжига имеется лишь одна Структурная составляющая — перлит (рис. 1), а в заэвтектоидной стали — две: перлит и вторичный цементит (рис. 2),

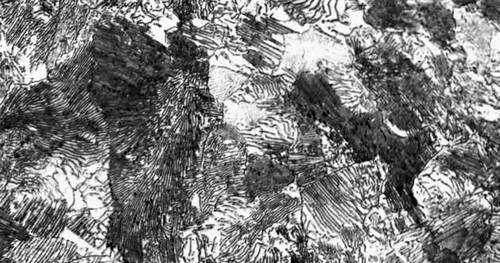

Рис. 1. Перлит в эвтектоидной стали.

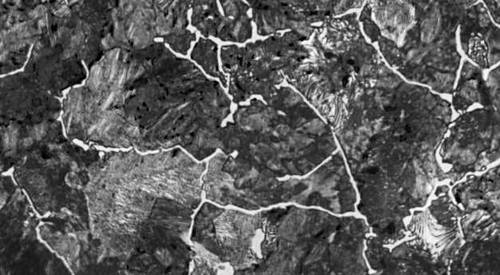

Рис. 2. Перлит (темный) и вторичный цементит (светлая сетка) в заэвтектоидной стали.

  Структурная составляющая может быть образована кристаллитами (зёрнами) одной или нескольких фаз. Так, мартенсит в закалённой стали или феррит в чистом железе — Структурная составляющая, состоящие из зёрен одной фазы; перлит в стали или ледебурит в белом чугуне (рис. 3) — Структурная составляющая, образованные кристаллитами разных фаз. Зёрна одной и той же фазы в сплаве могут входить в разные Структурная составляющая: например, цементит в заэвтектоидной стали входит в перлит и присутствует в виде вторичного цементита. Свойства сплава зависят не только от относительного количества образующих его фаз, но и от присутствия тех или иных Структурная составляющая, т. е. от формы, дисперсности и взаимного расположения зёрен разных фаз. См. также Металлография.

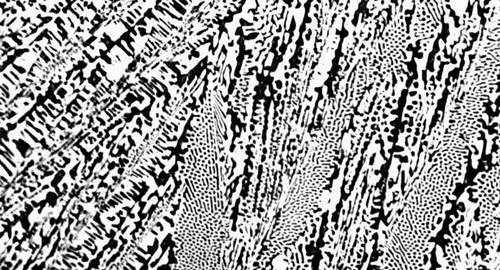

Рис. 3. Ледебурит в эвтектическом белом чугуне.

  В. Ю. Новиков.
