Проекционный аппарат, оптическое устройство, формирующее изображения оптические объектов на рассеивающей поверхности, служащей экраном. По способу освещения объекта различают диаскопический, эпископический и эпидиаскопический Проекционный аппарат В диаскопическом Проекционный аппарат (диапроекторе) (рис. 1) изображение на экране создаётся световыми лучами, проходящими сквозь прозрачный объект (диапозитив, киноплёнку). Разновидностью диаскопического Проекционный аппарат является кинопроекционный аппарат, в котором высвечиваемый прозрачный объект (киноплёнка) перемещается определённым образом для создания эффекта движения на экране. От диапроектора следует отличать диаскоп — прибор, в котором световые лучи, проходящие сквозь прозрачный объект, позволяют рассматривать его через окуляр. Диапроекторы — самая многочисленная и разнообразная группа Проекционный аппарат, предназначенная для фотопечати, просмотра диапозитивов, чтения микрофильмов, обработки аэрофотоснимков и т.д. Фокусировка и смена диапозитивов во многих современных диапроекторах осуществляются автоматически; просмотр может дополняться звуковым сопровождением.

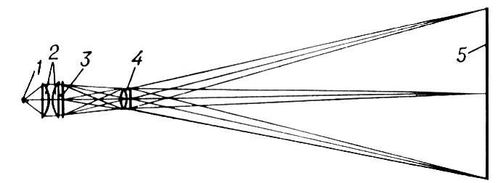

Рис. 1. Оптическая схема диаскопического аппарата: 1 — источник света; 2 — осветительная система (конденсатор); 3 — диапозитив; 4 — объектив; 5 — экран.

  Эпископический Проекционный аппарат (рис. 2) проецирует на экран изображение непрозрачного объекта с помощью лучей, отражаемых и рассеиваемых этим объектом. К ним относятся эпископы, приборы для копирования топографических карт, проецирования рисунков и т.д.

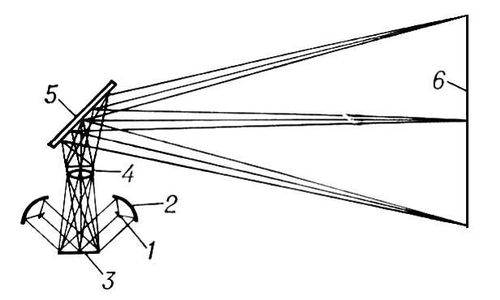

Рис. 2. Оптическая схема эпископического аппарата: 1 — источник света; 2 — отражатель; 3 — проецируемый объект; 4 — объектив; 5 — зеркало; 6 — экран.

  Эпидиаскопический Проекционный аппарат представляет собой комбинацию диаскопического и эпископического приборов (см. Эпидиаскоп), допускающую проецирование как прозрачных, так и непрозрачных объектов.

  Проекционный аппарат состоит из механических и оптических частей. Механическая часть Проекционный аппарат обеспечивает определённое положение объектов относительно оптической части, смену объектов и требуемую длительность их проецирования. Оптическая часть, осуществляющая процесс проецирования, состоит из осветительной системы (включающей источник света и конденсор) и проекционного объектива.



  Лит.: Волосов Д. С., Цивкин М. В., Теория и расчет светооптических систем проекционных приборов, М., 1960; [Иванов А. М.], Зарубежные любительские кадропроекторы и диаскопы, М., 1968.

  А. М. Иванов.
