Верёвочный многоугольник, графический метод отыскания опорных реакций и равнодействующих системы сил, построения эпюр изгибающих моментов, определения рациональных очертаний арочных и висячих систем и решения др. задач статики плоских систем. В основу построения Верёвочный многоугольник положено представление о многоугольнике, образованном осью закрепленной по концам невесомой нити (верёвки), натянутой действующими на неё силами. Построение Верёвочный многоугольник совместно с силовым многоугольником (рис.) применяется также для определения геометрических характеристик плоских сечений, решения некоторых задач инженерной гидравлики, экономики и др.

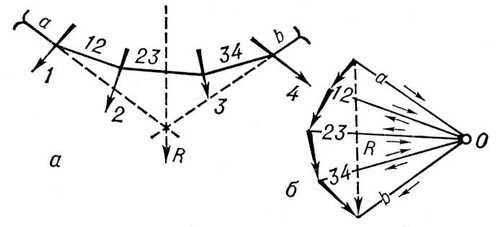

а — веревочный многоугольник; б — силовой многоугольник.
